NR-Sエキスパンション
シーリング

  • NR-Sエキスパンションシーリング

  • 【製品名】

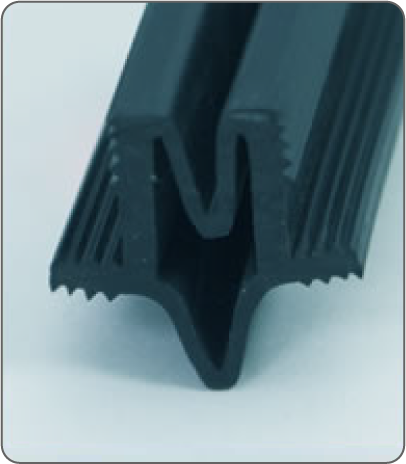

    NR-Sエキスパンションシーリング

    高架橋の継ぎ目の欠点を徹底的に改良した、NR-S20/S40/S60/S100（製造中）タイプエキスパンションシーリング。
    振動･漏水遊間変化対応型の２重構造による画期的な伸縮目地材です。

製品詳細
- DETAILS -

1
製品の特徴
- Feature of product -

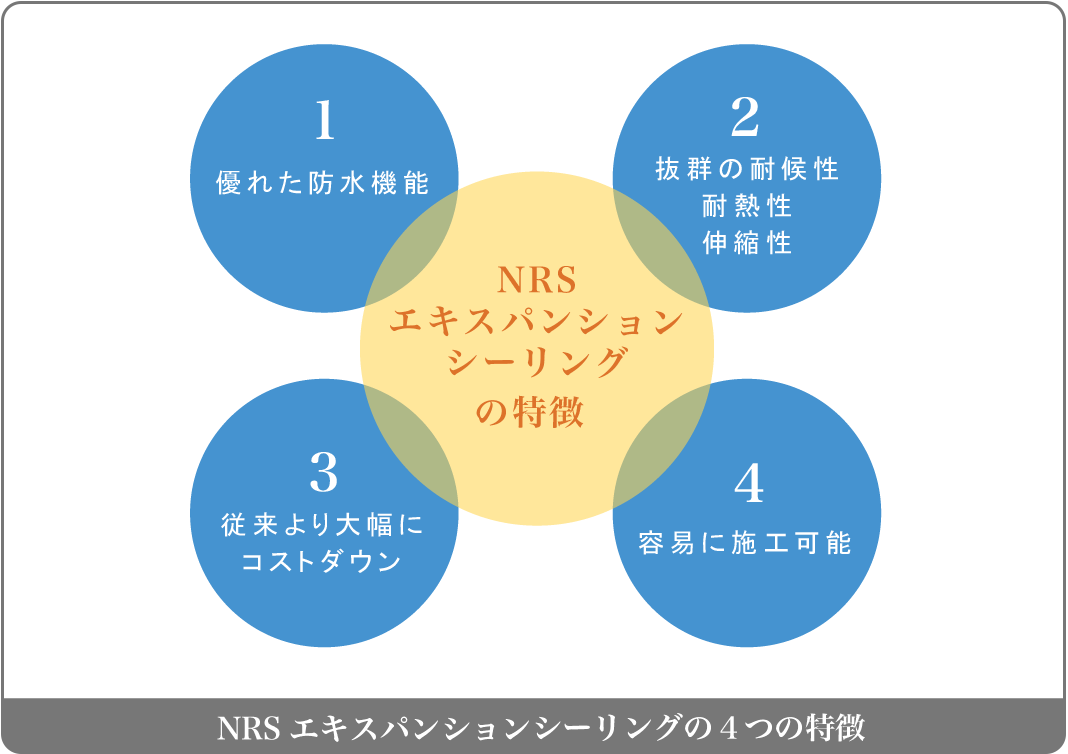

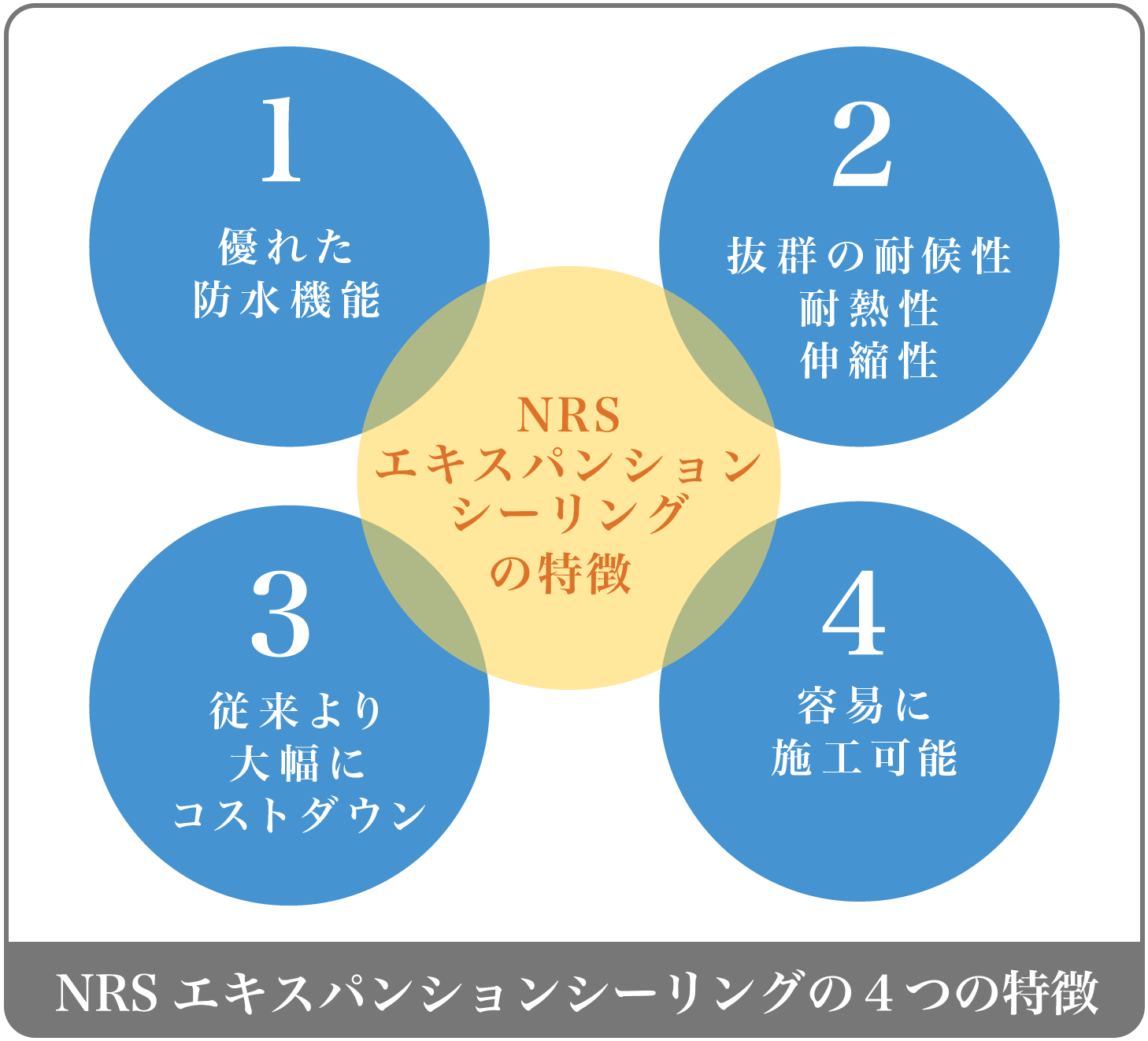

NR-Sエキスパンションシーリングの４つの特徴 NR-Sエキスパンションシーリングの４つの特徴
  • 特徴１
    優れた防水機能
    変性シリコンまたはポリサルファイド系との併用により接合部の固定設置に無理がない。
  • 特徴2
    抜群の耐候性、耐熱性、伸縮性
    NR-Sの材質改良により耐寒性、耐侯性の向上を実現[CRゴムからEPDMへ]。高架橋の伸縮列車振動などに充分対応できる構造です。
  • 特徴3
    従来より大幅にコストダウン
    機能アップを図ると共にコストダウンを実現しました。
  • 特徴4
    容易に施工可能
    切り欠き部分に設置し、コーキングガンにて注入すれば完成です。

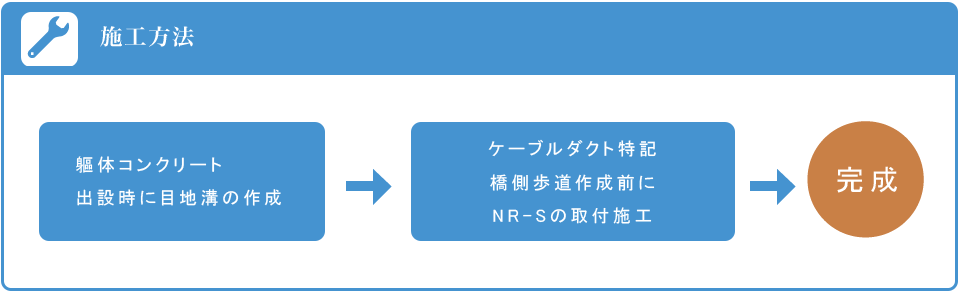

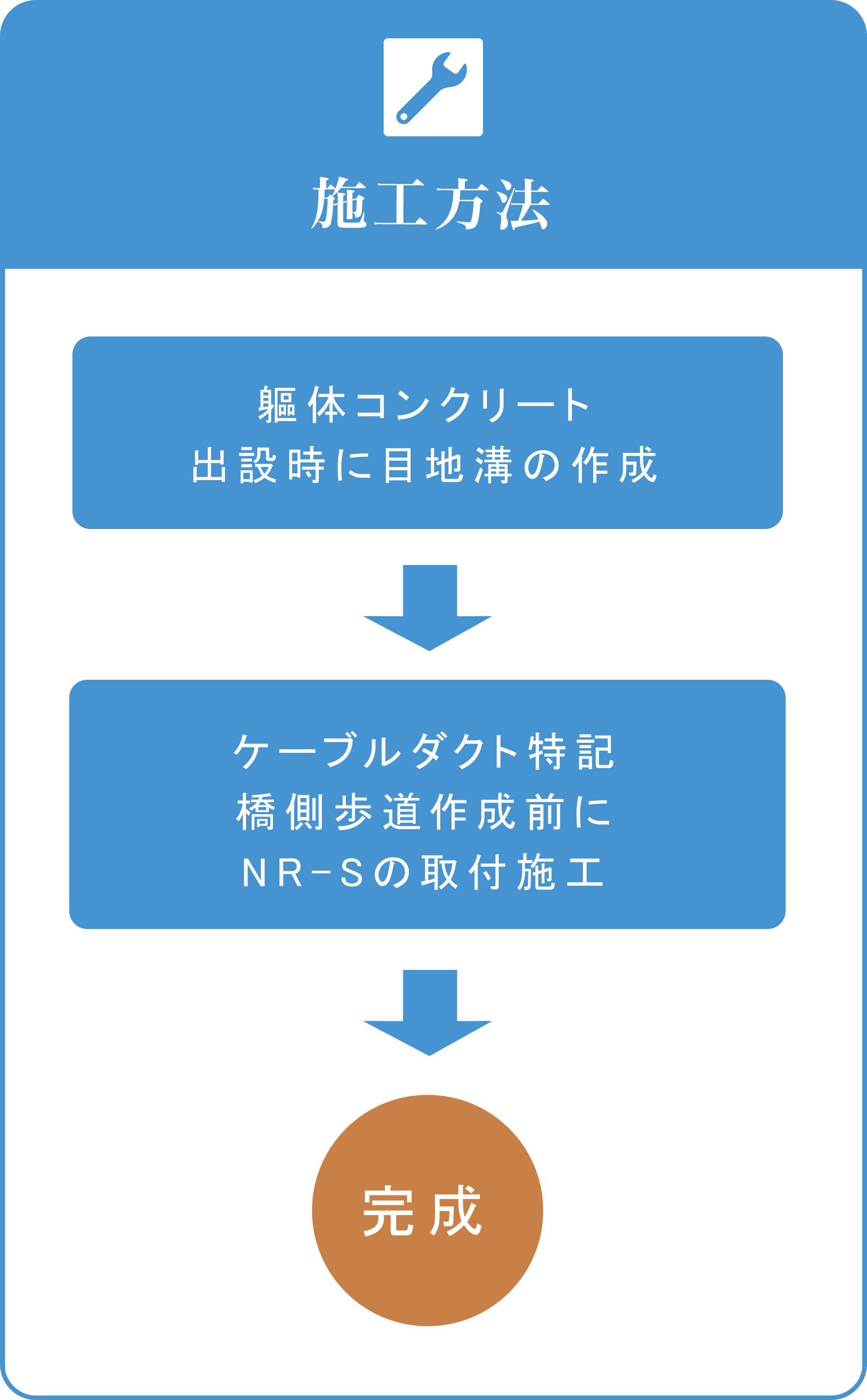

施工方法 施工方法

2
構造と形状
- Structure and shape -

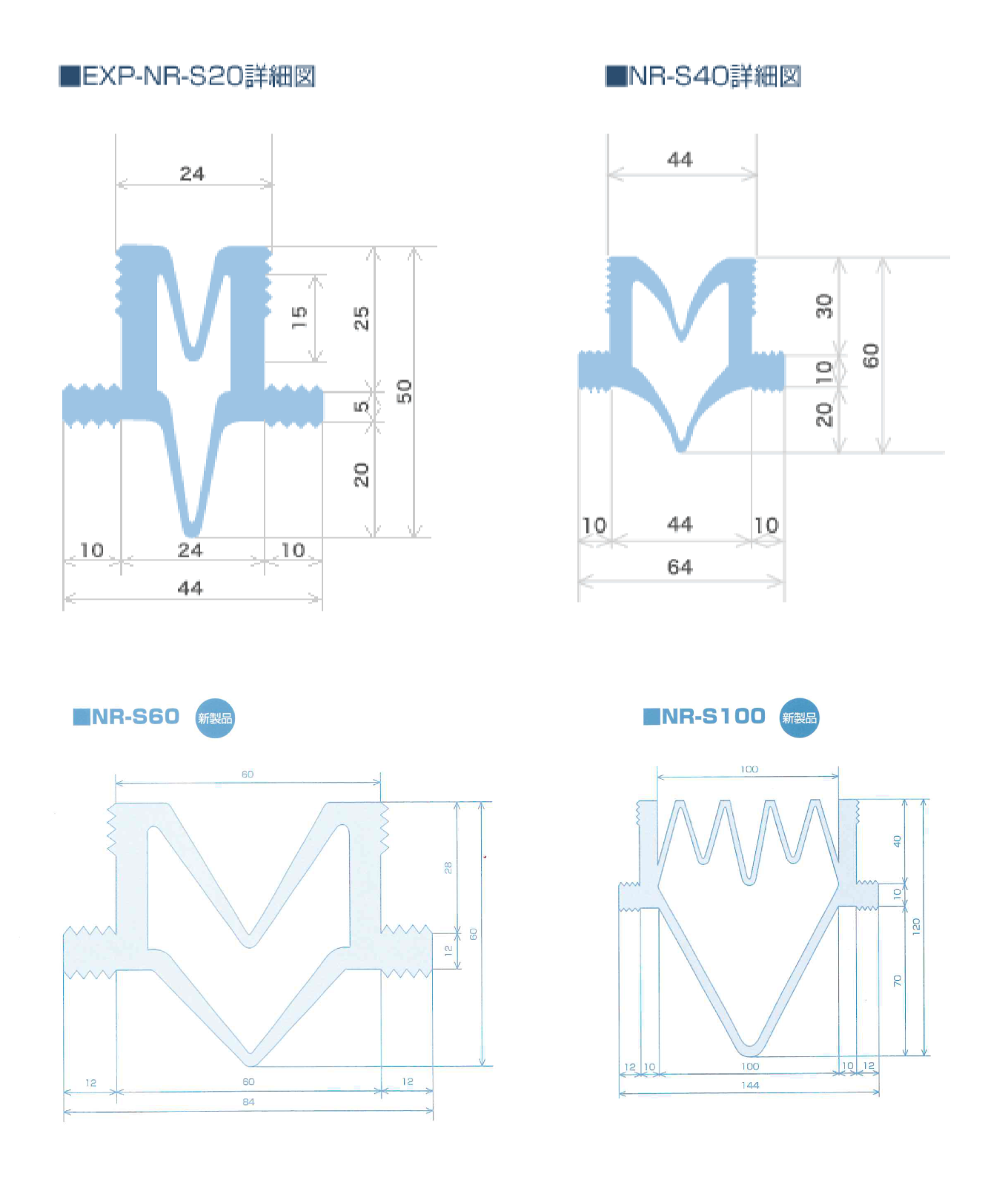

EXP-NR-S20詳細図　NR-s40詳細図

3
施工仕様断面図
- Cross section -

  • 断面1
    断面図

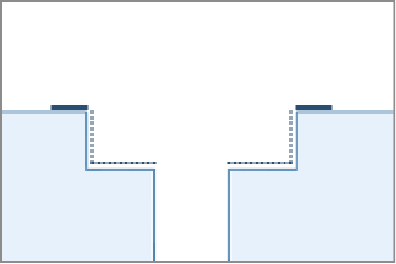

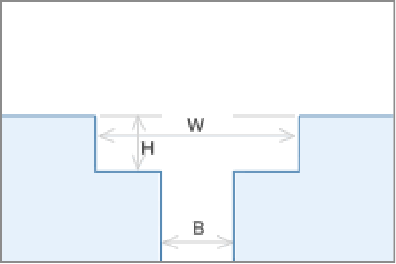

    目地処理及び清掃（ゴミ、チリetc）W＝40m/m又は60m/m（但し60m/mの場合PC桁等の場合）H=35m/m又は45m/mB=20m/m又は40m/m（但し切欠き部分は原則として左右水平、面一のこと）
  • 断面2
    断面図

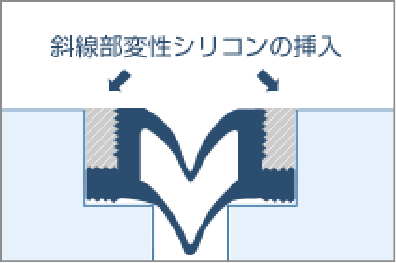

    点線部プライマー塗布処理実線部マスキングテープ貼り及び棚部シリコン又はポリサルファイドにて修正
  • 断面3
    断面図

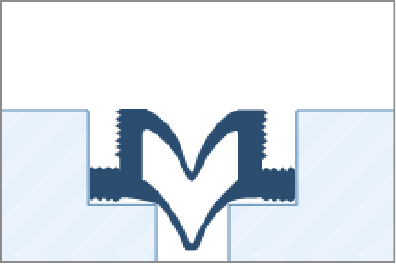

    ゴムの設置挿入
  • 断面4
    断面図
    施工後の点検及び施工むらの修正にて完了

4
性能について
- Performance -

NR-Sの伸縮性能
  目地幅（mm） 圧縮（mm）（率％） 伸び（mm）（率％）
NR-S 20 20 10(50) 20(100)
NR-S 40 40 20(50) 40(100)
NR-S 60 60 30(50) 460(100)
NR-S 100 100 250(50) 100(100)
NR-S合成ゴム材の性能
項目 単位 性能
一般物性 硬度 度 60
引張強度 kg/㎝2 98
伸び ％ 320
耐熱性 硬度 HS ＋5
引張強度 kg/㎝2 95
伸び ％ 270
圧縮永久歪 ％ 15（70℃×22hr）
耐オゾン性   良（50,100ppm×72hr）
耐熱性   異常なし（120,150℃×72hr）
屈曲試験   異常なし（50万回繰り返し）
NR-Sシーラーの性能
項目 単位 性能 備考
ダンベル物性 硬度 度 25 JIS-K6301
5mmtダンベル
（養生条件）
20℃
65％RH14日
100％引張応力 kg/㎝2 5.0
引張強度 kg/㎝2 12.5
伸び ％ 370
引裂強度 kg/㎝2 5.8
耐オゾン性 40％伸張 亀裂なし JIS-A5758
耐熱性 1000時間 外観異常なし
硬化速度 20℃×65RH 2.5日 5mm厚（硬化する時間）
